槟城电子|EOS小浪涌防护系列(一) : 移动终端的EOS (小浪涌) 来自哪里?
发布时间: 作者: 查看人数:1062
手机、平板、TWS这些移动终端产品,常常用着用着就不能充电了,看官有想过都有哪些原因吗?
要说不能充电的原因其实也挺多,比如充电IC损坏、接口机械磨损、充电器坏了(废话)等,这里不一一列举。我们来分析一种不那么被重视,但很容易导致不充电的原因---EOS,(EOS一般指电气过应力)。

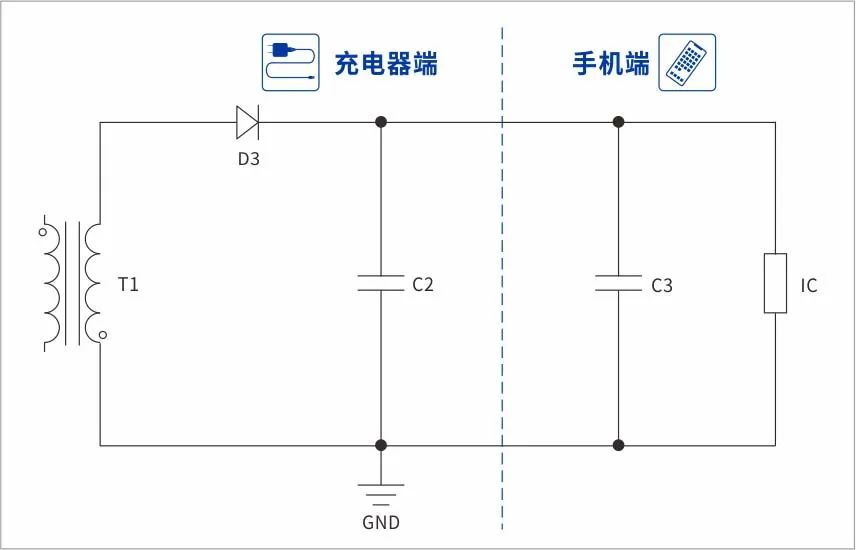

首先,我们把反激式充电器的充电回路简化一下。
我们知道变压器有漏感,刚入门的同学可以去百度一下漏感。漏感有益也有害,作为搬砖人应该都深有同感。
充电过程中,在某一瞬间T1原边给副边提供电磁能量,如果在断开充电的时候副边没放电完的能量能够乖乖的返回原边那也就罢了,然而存在漏感,一部分能量会继续往手机端跑,我们把原理再简化一下。

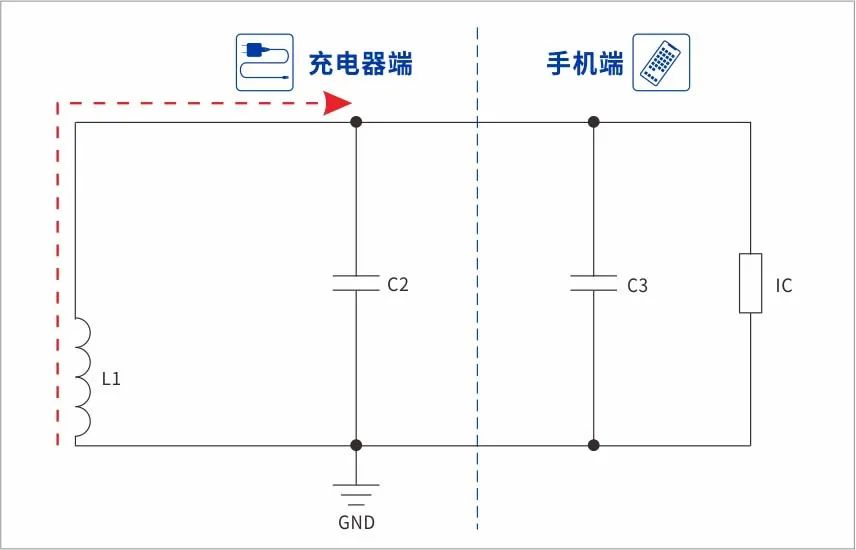

如上图,总会存在一些断开充电的瞬间,漏感L1给C2、C3充电,除此之外,充电端到手机端整个充电回路其实也有电感存在。总之我们都可以把他看着是L1 。
当我们断开充电,会发生什么呢?注意断开其实是一个很短的时间过程,并不是0微秒、0毫秒。

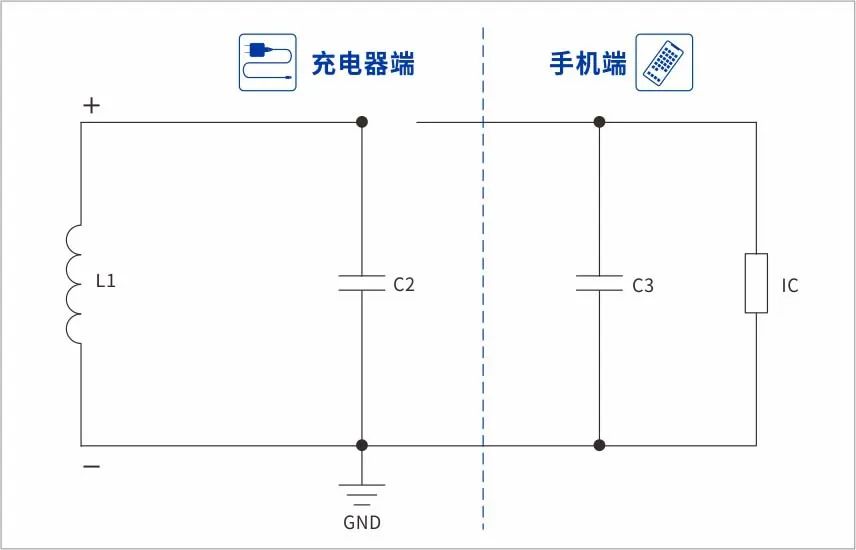

如上图,断开瞬间,电感能量释放,电压的方向是上正下负,(电感的特性比较难懂,如果有疑问或刚入行的同学可以去恶补一下)此时充电C2两端的电压是多高呢?
C2两端断开瞬间的原电压为V(给手机充电的电压),电感对C2还会充电,C2的最高电压设为U1;假设我们知道断开充电瞬间流过电感的电流为i,根据能量互换公式:可以算出U1;此时C2两端电压应该是U1,在短暂的时间内C2以及充电线的寄生电感可能继续向C3充电,此时IC两端的电压被充的很高,我们知道任何IC都有耐压极限VMAX,过高的电压一但持续一定的时间,充电IC必然损坏导致不能充电,这就是我们常见的一种EOS现象。
如果使用劣质充电器、插拔充电线过程更容易产生过电压,但不是每一次都有。
那么EOS该怎样有效的防护呢,这是我们下一期将要继续探讨的问题,槟城电子专注过压防护24年,我们收录了非常多的实战案例乐意与您一起分享、交流,关注槟城电子公众号,一起探讨过压防护。
