POE接口防护系列(二)—— PSE防护

一、摘要
POE，即Power Over Ethernet的简称，根据系统组成，主要分为PD和PSE两个大部分，其中，PD（power device）即受电设备，负载端，常见的如IPC、AP等；PSE（power supplier）即供电设备，常见的如POE交换机等；同系列的上文讲解了PD的防护，本回分享下PSE的防护。

二、PSE接口的防护

POE接口，拆解开来，无非就是网口+电源口，PSE接口拆解开来就是网口+供电接口。在ITU的相关标准里面，测试要求与PD接口相同，测试要求如下：

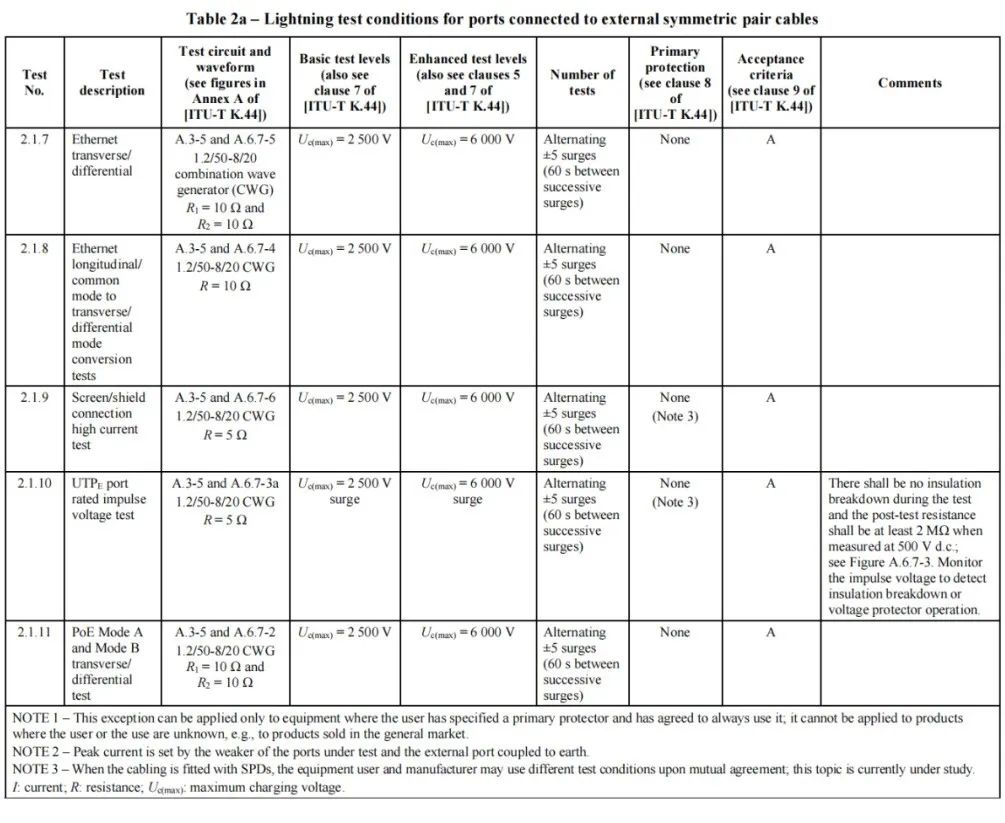

根据测试要求，对于外部的网口，最大能量为共模 6kV 7Ω的测试要求，电流大约为850A，能量相对较大，需要多个器件共同承担；根据标准的要求，测试完后需要满足DC500V大于2MΩ的绝缘阻抗要求。
综上，对于PSE接口我们推荐的解决方案如下：

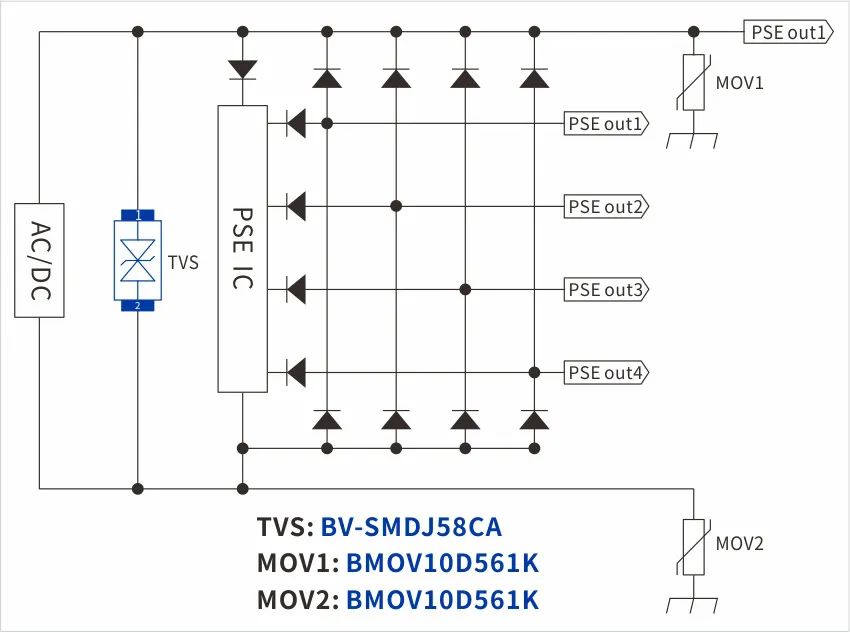

▼PSE侧多路合一

▼PSE网口

三、小结
■ 对地DC500V大于2MΩ的解决方案是采用MOV来实现，如果不需要满足这个条件也推荐用270V以上的MOV，满足地电位抬升的测试要求；
■ 导流二极管，在测试应力中需要满足850/2A以上的8/20μs电流冲击，通过实际测试，1A以上的肖特基可以满足该项测试应力，耐压推荐大于100V以上的规格；
■ 后级PDIC为国产的话，相对较为脆弱，需要增加些特殊的防护，有需求可以联系我们，做相关的整改；
■ 必要时，会在差分线之间增加90V的GDT，作为6kV，线对之间差模的防护。
