AC220V 20KA防雷解决方案 ｜槟城电子

【 摘要 】

      在无线基站的电源应用，对交流口的20KA防雷是常态化的需求，早期的做法是采用导轨式的防雷器，在安装中存在不便的因素，更多的电源产品往板载式的防雷器倾斜，基于以上原因，我们开发出了相应的板载模块，给客户提供便利。

【 交流口需要满足20KA的由来 】

      根据《YD/T 2324—2011 无线基站防雷的技术要求和测试方法》，对基站的风险等级做了一个明确的划分，主要参考因素有地理位置、防雷保护区、年雷暴日、遭受雷击频次、供电电压的稳定性、基站的重要性等因素，分区如下：

1) L型（较低风险型）：闹市区、公共建筑物、专用机房且雷暴日为少雷区或中雷区。

2) M型（中等风险型）：城市中高层孤立建筑物的楼顶机房、城郊、居民房、水塘旁以及无专用配电变压器供电的基站，且雷暴日为中雷区及多雷区。

3) H型（较高风险型）：丘陵、公路旁、农民房、水田中、易遭受雷击的机房，且雷暴日为多雷区及强雷区（包括中雷区以上有架空电源线引入的机房）。

4) T型（特高风险型）：高山、海岛，且雷暴日为多雷区及强雷区。

注：未包含在上述风险类型的基站可根据具体情况确定所属环境类型。

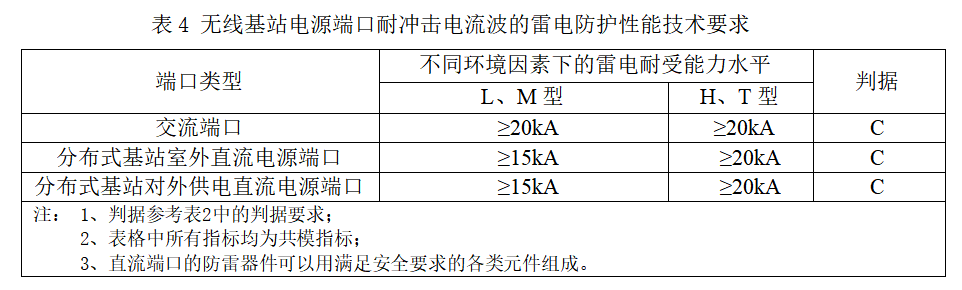

      以下是《YD/T 2324—2011 无线基站防雷的技术要求和测试方法》，对电源端口的雷击防护要求：

综上，在交流输入端口，满足20KA的通流能力，基本能满足大部分基站电源的应用要求。

【 板载式防雷器解决方案 】

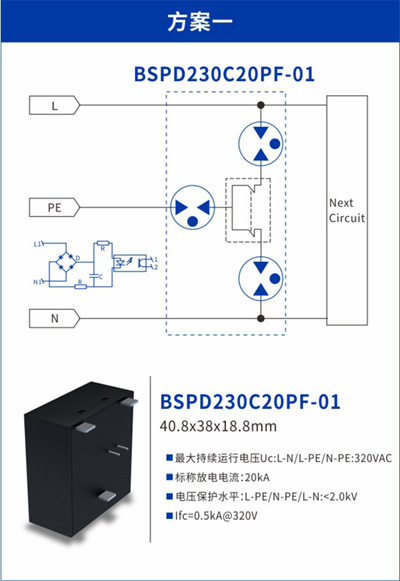

     根据测试应力要求，我们有两套应对解决方案：

方案说明：

A：采用的是扁平化设计，整体高度在19mm以内，但占板面积较大；

B：采用的是开关型防护器件，能有效降低残余电压。

C：内置温度脱扣机制，有效切断防雷电路与主回路之间的连接。

D：电信号遥信，光电隔离，对控制信号更加安全；

方案说明：

A：超小体积，精简设计，对空间有要求的产品更加具备优势；

B：采用的是开关型防护器件，能有效降低残余电压；

C：TCO温度遥信；

D：In满足20KA，Imax满足40KA@8/20μs；

【 小结 】

       两种方案已经在大量客户的产品上使用。各有所长，可以根据实际需求选择，槟城电子也可以为客户提供定制化的解决方案。

      以上便是我们在基站交流电源口板载20KA的解决方案，更多的防护需求，关注槟城电子公众号。
