10G网口的防护方案｜槟城电子
【10G网口的电性参数】

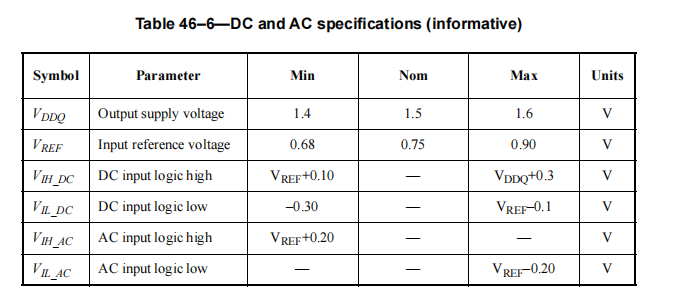

从上表得知，10G网口的工作电平高值为1.6V，所以在防护时，推荐选择3.3V的TVS防护器件；
【10G网口的防护要求】
根据ITU-T K.20/K.21的测试要求，网口常见的测试等级如下：
从上表得知，室内10G网口的防护,最高等级为差共模6KV，测试的接线图分别如下：
ITU-T K.XX(20/21/44)网口测试接线图（K.44 A 6.7-5网口差模测试其中一条线时另外7线接地）
▼网口共模测试方法
ITU-T K.XX(20/21/44)网口测试接线图（K.44 A 6.7-3a网口共模接地 8线对地）
▼【防护方案】
变压器前级采用BZ091N用于解决初级6KV的大电流和高电压，共模对地选用BF801M解决测试完后对地DC500V的绝缘耐用要求；变压器次级采用BV-FA03UCE，低结电容，8A@8/20μs的IPP，适合用于5G 、10G的高速信号的EOS防护。器件的参数如下：
